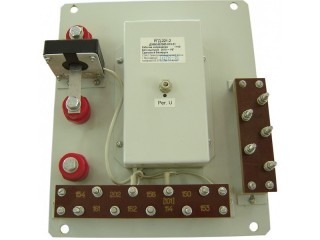

Регуляторы напряжения РГД-221-1 и РГД-221–2 предназначены для автоматического поддержания в заданных пределах напряжения на выводах генератора DТ701-4 тепловоза ЧМЭ-3. Регулятор РГД-221-1 взаимозаменяем с регуляторами RGD-221 и РГД-221М. Регулятор РГД-221-2 взаимозаменяем с регуляторами РГД‑221‑1, RGD-221 и РГД-221М.
Регуляторы дополнительно обеспечивают ограничение тока заряда аккумуляторной батареи и электронную защиту выходного транзистора регулятора от коротких замыканий по выходной цепи
Отличие регулятора РГД-221-2 от РГД-221-1 состоит в том, что у регулятора РГД-221-2 имеется функция ограничения тока заряда аккумуляторной батареи на уровне 63 А. Это позволяет отказаться в тепловозах от токоограничительных балластных резисторов, что в свою очередь позволяет осуществлять уверенный заряд аккумуляторных батарей на малых оборотах двигателя, а это дает экономию топлива.
Технические характеристики
| Наименование параметра | РГД-221-1 | РГД-221-2 |
| Диапазон значений напряжения питания, В | от 50 до 130 | от 50 до 130 |
| Диапазон установки регулируемого напряжения, В | от 104 до 116 | от 104 до 116 |
| Точность поддержания регулируемого напряжения, В | ±1 | ±1 |
| Ток срабатывания защиты в выходной цепи регулятора, А | от 5 до 6 | от 5 до 6 |
| Величина ограничение тока заряда аккумулятора, А | - | от 58 до 68 |
| Масса, кг, не более | 4,0 | 4,0 |
Вид климатического исполнения – У2.1 по ГОСТ 15150-69.
Режим работы – продолжительный S1 по ГОСТ 183-74.
Степень защиты регулятора от проникновения внешних твердых тел и воды IP40 ГОСТ14254-96.
Регулятор относится к ремонтируемым и восстанавливаемым изделиям группы 2 вида 1 по ГОСТ 27.003-90.
